半导体光电子封装与先进系统集成工艺技术及信息系统集成服务详解

一、引言

随着半导体技术进入后摩尔时代，单纯依靠特征尺寸缩小的性能提升逐渐放缓，封装与系统集成技术成为延续芯片性能增长、实现多功能融合的关键路径。光电子封装与先进系统集成分别面向光电子器件的光电互连可靠性与多芯片/异质异构系统的微型化集成，二者共同构成了现代高端电子系统的物理实现基础。而信息系统集成服务则为这些复杂工艺技术的落地提供了从设计、仿真到制造执行、数据管理的全链条支撑。本文将系统阐述半导体光电子封装工艺、先进系统集成工艺以及信息系统集成服务在其中的关键作用。

二、半导体光电子封装工艺技术

2.1 光电子封装的特点与挑战

光电子封装与传统的集成电路封装存在本质区别：不仅要提供机械支撑、散热和电互连，还需实现光信号的低损耗耦合、高对准精度和长期可靠性。光电子器件（如激光器、探测器、调制器、光波导等）对封装对准误差极为敏感，亚微米级甚至纳米级的偏移即可导致光耦合效率显著下降。光电子封装还面临材料热膨胀系数匹配、气密封装、光纤与波导的高效耦合等挑战。

2.2 关键封装工艺

（1）光耦合与对准工艺：包括主动对准和被动对准。主动对准通过实时监测光功率并调整器件位置实现最优耦合，精度可达亚微米级，但速度较慢；被动对准借助高精度机械定位结构（如V型槽、硅光自对准结构）实现快速组装，适用于批量生产。先进封装中还采用光栅耦合器、模斑转换器等结构提升耦合容差。

（2）引线键合与倒装焊：金丝/铝丝键合用于电信号引出，但寄生电感较大；倒装焊（Flip-Chip）通过焊凸实现短距离互连，适合高频光电子器件。对于高速光模块，常采用金带键合或带状线设计以降低寄生参数。

（3）气密封装与散热管理：光电子器件对水汽和污染敏感，常采用 Kovar 合金、陶瓷或金属壳体的气密封装。散热方面，激光器等功率器件需通过热沉、热电制冷器（TEC）和导热界面材料实现精确温控。

（4）光纤耦合与固定：光纤与芯片的耦合通常采用光纤阵列、透镜扩束或光子引线键合（Photonic Wire Bonding）等技术。紫外固化胶或激光焊接用于光纤固定，需兼顾机械稳定性和热稳定性。

2.3 典型光电子封装形式

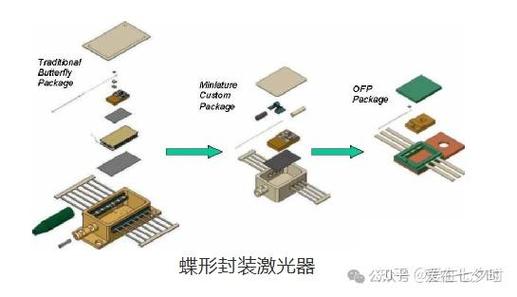

常见形式包括 TO 封装（晶体管外形封装）、蝶形封装、BOX 封装（蝶形/方形气密封装）、COB（板上芯片）以及面向硅光子的光纤连接封装。其中硅光子系统多采用光纤阵列与光栅耦合器结合的方式，通过高精度被动对准实现晶圆级封装。

三、先进系统集成工艺技术

3.1 系统集成的演进

先进系统集成不同于传统“封装”概念，其核心在于将多个功能芯片（逻辑、存储、射频、光子、传感器等）通过硅通孔（TSV）、硅中介层（Interposer）、重分布层（RDL）、微凸点（Micro-bump）等工艺实现高密度互连，形成异质异构集成系统。典型技术包括 2.5D 集成（硅中介层）、3D 集成（芯片堆叠）、扇出型晶圆级封装（FOWLP）以及系统级封装（SiP）。

3.2 关键集成工艺

（1）硅通孔（TSV）工艺：通过深反应离子刻蚀（DRIE）形成高深宽比通孔，绝缘层沉积、阻挡层/种子层溅射后电镀铜填充，再经化学机械抛光（CMP）露铜。TSV 实现芯片间垂直互连，显著缩短信号路径。

（2）硅中介层与 2.5D 集成：在硅片上制作高密度布线（线宽/线距可达 0.4μm 以下）和微凸点，将逻辑芯片与 HBM 存储芯片并排互连。中介层可集成 TSV 实现与基板的垂直连接。

（3’）扇出型封装（FOWLP）：通过重新构建晶圆级塑封，将芯片扇出至更大面积以增加 I/O 数量，无需中介层即可实现高密度布线，典型代表为台积电 InFO 和日月光的 fan-out 技术。

（4）混合键合（Hybrid Bonding）：直接实现铜-铜和介质-介质的晶圆/芯片键合，互连间距可缩小至亚微米级，是 3D 集成的前沿方向，适用于高带宽存储堆叠和图像传感器。

（5）系统级封装（SiP）：将多种器件（裸芯片、无源元件、滤波器、天线等）集成于单一封装体内，广泛用于移动终端和物联网模块。

3.3 工艺协同与可靠性

先进系统集成需协调前道与后道工艺，同时考虑热管理、应力控制和信号完整性。例如 TSV 引起的热应力可能影响载流子迁移率，需通过布局优化和应力缓冲层缓解。异质材料界面可靠性（如 CTE 失配导致的疲劳裂纹）是集成工艺的重要研究内容。

四、信息系统集成服务在半导体封装与集成中的作用

信息系统集成服务（Information System Integration Service）并非局限于传统 IT 领域，在现代半导体制造与封装中，它已经成为连接设计、工艺和运营的数据中枢。

4.1 设计-工艺协同（DTCO）数据平台

在光电子封装与先进系统集成中，信息系统集成服务提供统一的设计-工艺协同平台：

• 多物理场仿真数据集成：将光学仿真（如 FDTD 光束传播）、热仿真（有限元分析）、力学仿真（热应力）与电学仿真数据通过统一数据库和 API 集成，供设计团队与工艺团队共享，实现设计规则与工艺能力的闭环迭代。
• 工艺设计套件（PDK）管理：面向光电子和先进封装的设计套件（如硅光 PDK、2.5D/3D 封装 PDK）通过信息系统实现版本控制、权限管理和在线交付，确保设计者使用最新且经过验证的工艺参数。

4.2 制造执行与设备互联

在封装产线中，信息系统集成服务通过 MES（制造执行系统）、EAP（设备自动化协议）和 SECS/GEM 接口实现设备联网与数据采集：

• 对光耦合对准设备、引线键合机、倒装焊贴片机、TSV 电镀线等实施实时状态监控和配方管理；
• 通过统计过程控制（SPC）集成，对耦合损耗、焊点空洞率、TSV 填充质量等关键指标进行在线分析与预警；
• 与自动物料搬运系统（AMHS）集成，实现晶圆/芯片在各工艺站之间的自动化流转。

4.3 质量追溯与数字孪生

针对光电子封装的高可靠要求，信息系统集成服务提供全流程追溯能力：从芯片批次、封装材料批次到每道工序的设备参数和检测结果。基于这些数据构建数字孪生模型，可在虚拟环境中模拟封装工艺变更对光耦合效率和系统可靠性的影响，缩短工艺开发周期。

4.4 供应链与客户协同

在先进系统集成项目中涉及多个 chiplet 供应商和封装代工厂，信息系统集成服务可打通企业资源计划（ERP）、供应链管理（SCM）与客户关系管理（CRM）系统，实现从订单到交付的全链条可视化管理，支持异构集成中的物料齐套性分析与交期协同。

五、技术趋势与展望

面向光电共封装（CPO）的工艺融合：随着数据中心对带宽和能效的需求激增，将光引擎与交换 ASIC 通过先进封装集成（CPO）成为重要趋势。这要求光电子封装与系统集成工艺在一体化平台上高度协同，包括光纤连接器的可拆卸设计、光引擎的耐回流焊工艺等。

晶圆级集成与标准化：硅光子学推动光电子封装向晶圆级和标准化方向演进，信息系统集成服务将在跨企业 PDK 互认、工艺数据共享中发挥越来越大的作用。

AI 驱动的工艺优化：利用机器学习对跨工序的封装与集成数据建模，实现对准参数的智能优化和缺陷预测，已成为行业关注方向。

六、

半导体光电子封装与先进系统集成工艺是后摩尔时代实现高性能、多功能电子系统的物理基础。光电子封装强调光电互连的精密性与可靠性，先进系统集成侧重芯片间的高密度异质协同。而信息系统集成服务作为数字化纽带，将设计仿真、制造执行、质量管理和供应链协同统一到透明、可追溯、可优化的数据网络中。三大技术领域的深度融合，正在驱动从消费电子到光通信、从汽车雷达到高性能计算的全一化代际升级。
